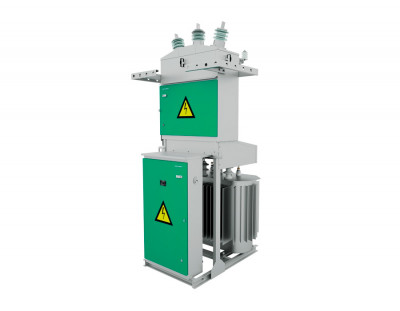

КТП мачтового типа 40 кВА
КТП мачтового типа подстанции 40 кВА применяются для снабжения промышленных объектов, коммунальных потребителей, объектов сельского хозяйства, малых населенных пунктов, строительных объектов, газонефтедобывающих и горноперерабатывающих предприятий.
Условное обозначение
КТПВМ Х1Х2,4У1
Комплектные трансформаторные подстанции мачтового типа (сельхозки) мощностью от 25 до 250 кВА полностью соответствуют всем требованиям ГОСТа 14695-80 и ГОСТа 15163-96.
Правила эксплуатации
Для оптимальной работы необходимо следующее:
КТП не должна использоваться в следующих условиях:
Конструктивное исполнение
КТП мачтового типа имеет вид сборно-сварную конструкцию, которая состоит из двух шкафов (распределительной устройство и устройство ввода напряжения) и силового трансформатора. В состав устройства ввода высокого напряжения входят предохранители (тип ПКТ) и разрядники типа ОПН.
Шкаф низкого напряжения содержит рубильник вводной ВР-32, на отходящие линии установлены выключатели автоматические. Конструкцией предусмотрено установка силового двухобмоточного трехфазного трансформатора с масляным естественным охлаждением серии ТМГ, ТМ.
Учет расхода энергии осуществляется на шинах 0,4 кВ., чтобы обеспечить нормальную работу счетчика электричества при температуре ниже нуля градусов Цельсия, существует его обогрев.
Условное обозначение
КТПВМ Х1Х2,4У1
- КТП – комплектная трансформаторная подстанция;
- ВМ – воздушный ввод, мачтовая;
- Х1 – мощность трансформатора силового);
- Х2 – напряжение на стороне ВН: шесть или десять кВ;
- 0,4 – напряжение номинальное на стороне НН;
- У1 – категория размещения и климатическое исполнении.
Комплектные трансформаторные подстанции мачтового типа (сельхозки) мощностью от 25 до 250 кВА полностью соответствуют всем требованиям ГОСТа 14695-80 и ГОСТа 15163-96.
Правила эксплуатации
Для оптимальной работы необходимо следующее:
- высота установки должна составлять не более тысячи метров над уровнем моря;
- температура воздуха в пределах от минус сорок до плюс сорок градусов;
- относительная среднесуточная влажность до восьмидесяти процентов;
- отсутствие в окружающей среде химически активных испарений, газов, пыли.
КТП не должна использоваться в следующих условиях:
- ударов, вибрации, тряски;
- во взрывоопасных местах;
- в окружающей воздушной среде не должны содержаться пыль, едкие газы и испарения.
Конструктивное исполнение
КТП мачтового типа имеет вид сборно-сварную конструкцию, которая состоит из двух шкафов (распределительной устройство и устройство ввода напряжения) и силового трансформатора. В состав устройства ввода высокого напряжения входят предохранители (тип ПКТ) и разрядники типа ОПН.
Шкаф низкого напряжения содержит рубильник вводной ВР-32, на отходящие линии установлены выключатели автоматические. Конструкцией предусмотрено установка силового двухобмоточного трехфазного трансформатора с масляным естественным охлаждением серии ТМГ, ТМ.
Учет расхода энергии осуществляется на шинах 0,4 кВ., чтобы обеспечить нормальную работу счетчика электричества при температуре ниже нуля градусов Цельсия, существует его обогрев.
